選礦是整個礦產品生產中重要的環節。一般大型礦企都是綜合采，選，冶的資源性企業。用物理或化學方法將礦物原料中的有用礦物和無用礦物（通常稱脈石）或有害礦物分開，或?qū)⒍喾N有用礦物分離開的工藝過程，又稱“礦物加工”。產品中，有用成分富集的稱精礦；無用成分富集的稱尾...
簡介
選礦是整個礦產品生產中重要的環節。一般大型礦企都是綜合采，選，冶的資源性企業。用物理或化學方法將礦物原料中的有用礦物和無用礦物（通常稱脈石）或有害礦物分開，或?qū)⒍喾N有用礦物分離開的工藝過程，又稱“礦物加工”。產品中，有用成分富集的稱精礦；無用成分富集的稱尾礦；有用成分的含量介于精礦和尾礦之間，需進一步處理的稱中礦。

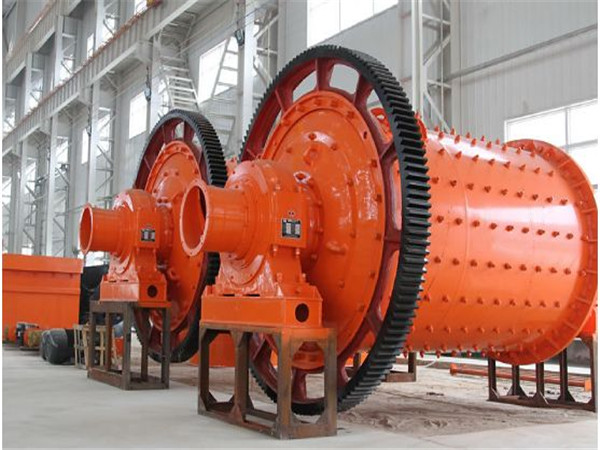

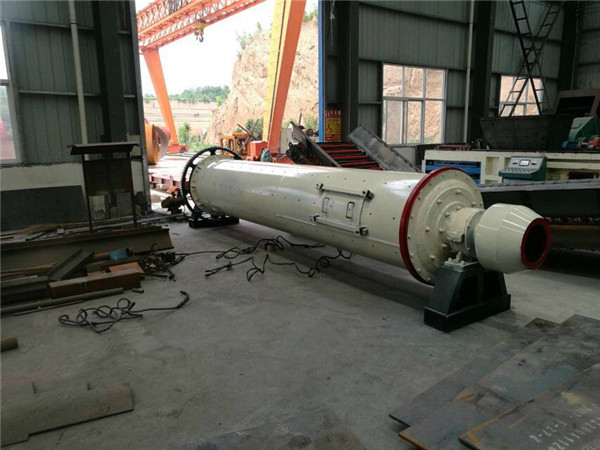

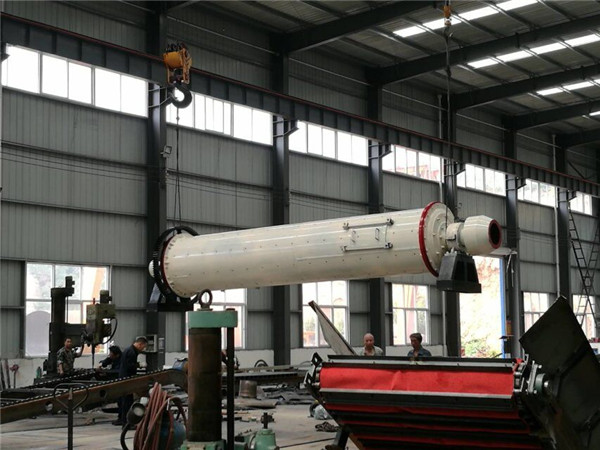

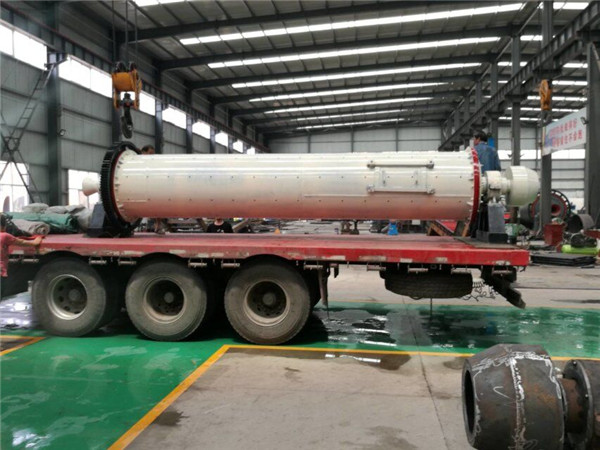

我廠生產的選礦球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型鋼渣球磨機。礦石由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對礦物產生重?fù)艉脱心プ饔谩５V物在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將礦石進一步研磨。礦石粉通過卸料箅板排出，完成粉磨作業。
選礦球磨機結構特點
本廠的選礦球磨機是由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作良好。注：根據物料及排礦方式，可選擇干式球磨機和濕式格子型球磨機。
工作原理
選礦球磨機是由水平的簡體，進出料空心軸及磨頭等部分組成，簡體為長的圓筒，筒內裝有研磨體，筒體為鋼板制造，有鋼制襯板與簡體固定，研磨體一般為鋼制圓球，并按不同直徑和一定比例裝入筒中，研磨體也可用鋼段，根據研磨物料的粒度加以選擇，物料由磨機進料端空心軸裝入筒體內，當球磨機簡體轉動時候，研磨體由于慣性和離心力作用，摩擦力的作用，使它帖附近筒體襯板上被筒體帶走，當被帶到一定的高度時候，由于其本身的重力作用而被拋落，下落的研磨體像拋射體一樣將筒體內的物料給擊碎。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，球磨機筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔�。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。筒體在回轉的過程中，研磨體也有滑落現象，在滑落過程中給物料以研磨作用，為了有效的利用研磨作用，對物料粒度教大的一般二十目磨細時候，把磨體筒體用隔倉板分隔為二段，即成為雙倉，物料進入第一倉時候被鋼球擊碎，物料進入第二倉時候，鋼端對物料進行研磨，磨細合格的物料從出料端空心軸排出，對進料顆粒小的物料進行磨細時候，如砂二號礦渣，粗粉煤灰，磨機筒體可不設隔板，成為一個單倉筒磨，研磨體積也可之用鋼段。
技術參數
| 規格型號 | 筒體轉速 （r/min） |
裝量球 (t) |
進料粒度 (mm) |
出料粒度 (mm) |
產量 (t/h) |
電機功率 (kw) |
總重量 (t) |
| Ф900×1800 | 36 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.5 |
| Ф900×3000 | 38 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.7 |
| Ф1200×2400 | 36 | 3 | ≤25 | 0.075-0.6 | 1.5-4.8 | 30 | 12 |
| Ф1200×3000 | 36 | 3.5 | ≤25 | 0.074-0.4 | 1.6-5 | 37 | 12.8 |
| Ф1200×4500 | 36 | 5 | ≤25 | 0.074-0.4 | 1.6-5.8 | 55 | 13.8 |
| Ф1500×3000 | 32.4 | 7.5 | ≤25 | 0.074-0.4 | 2-5 | 75 | 16.8 |
| Ф1500×4500 | 29.7 | 11 | ≤25 | 0.074-0.4 | 3-6 | 110 | 21 |
| Ф1500×5700 | 27 | 12 | ≤25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
| Ф1830×3000 | 25.4 | 11 | ≤25 | 0.074-0.4 | 4-10 | 130 | 29 |
| Ф1830×4500 | 25.4 | 15 | ≤25 | 0.074-0.4 | 4.5-12 | 155 | 35.5 |
| Ф1830×6400 | 24.1 | 21 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
| Ф1830×7000 | 24.1 | 23 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
| Ф2100×3000 | 23.7 | 15 | ≤25 | 0.074-0.4 | 6.5-36 | 155 | 34.8 |
| Ф2100×4500 | 23.7 | 24 | ≤25 | 0.074-0.4 | 8-43 | 245 | 42 |
| Ф2100×7000 | 23.7 | 26 | ≤25 | 0.074-0.4 | 8-48 | 280 | 56.6 |
| Ф2200×4500 | 21.5 | 27 | ≤25 | 0.074-0.4 | 9-45 | 280 | 51.8 |
| Ф2200×6500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 14-26 | 380 | 60 |
| Ф2200×7000 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-28 | 380 | 62 |
| Ф2200×9000 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
| Ф2400×3600 | 21 | 23 | ≤25 | 0.074-0.4 | 7-50 | 245 | 58 |
| Ф2400×4500 | 21 | 30 | ≤25 | 0.074-0.4 | 8.5-60 | 320 | 69 |
| Ф2700×4000 | 20.7 | 40 | ≤25 | 0.074-0.4 | 12-80 | 380 | 94 |
| Ф2700×4500 | 20.7 | 48 | ≤25 | 0.074-0.4 | 12-90 | 480 | 102 |
| Ф3200×4500 | 18 | 65 | ≤25 | 0.074-0.4 | 按工藝條件定 | 630 | 137 |
| Ф3600×4500 | 17 | 90 | ≤25 | 0.074-0.4 | 按工藝條件定 | 850 | 158 |
| Ф3600×6000 | 17 | 110 | ≤25 | 0.074-0.4 | 按工藝條件定 | 1250 | 175 |
| Ф3600×9000 | 18 | 131 | ≤25 | 0.074-0.4 | 45.8-256 | 1800 | 252 |
簡介
選礦是整個礦產品生產中重要的環節。一般大型礦企都是綜合采，選，冶的資源性企業。用物理或化學方法將礦物原料中的有用礦物和無用礦物（通常稱脈石）或有害礦物分開，或?qū)⒍喾N有用礦物分離開的工藝過程，又稱“礦物加工”。產品中，有用成分富集的稱精礦；無用成分富集的稱尾礦；有用成分的含量介于精礦和尾礦之間，需進一步處理的稱中礦。
我廠生產的選礦球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型鋼渣球磨機。礦石由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對礦物產生重?fù)艉脱心プ饔谩５V物在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將礦石進一步研磨。礦石粉通過卸料箅板排出，完成粉磨作業。
選礦球磨機結構特點
本廠的選礦球磨機是由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作良好。注：根據物料及排礦方式，可選擇干式球磨機和濕式格子型球磨機。
工作原理
選礦球磨機是由水平的簡體，進出料空心軸及磨頭等部分組成，簡體為長的圓筒，筒內裝有研磨體，筒體為鋼板制造，有鋼制襯板與簡體固定，研磨體一般為鋼制圓球，并按不同直徑和一定比例裝入筒中，研磨體也可用鋼段，根據研磨物料的粒度加以選擇，物料由磨機進料端空心軸裝入筒體內，當球磨機簡體轉動時候，研磨體由于慣性和離心力作用，摩擦力的作用，使它帖附近筒體襯板上被筒體帶走，當被帶到一定的高度時候，由于其本身的重力作用而被拋落，下落的研磨體像拋射體一樣將筒體內的物料給擊碎。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，球磨機筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔�。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。筒體在回轉的過程中，研磨體也有滑落現象，在滑落過程中給物料以研磨作用，為了有效的利用研磨作用，對物料粒度教大的一般二十目磨細時候，把磨體筒體用隔倉板分隔為二段，即成為雙倉，物料進入第一倉時候被鋼球擊碎，物料進入第二倉時候，鋼端對物料進行研磨，磨細合格的物料從出料端空心軸排出，對進料顆粒小的物料進行磨細時候，如砂二號礦渣，粗粉煤灰，磨機筒體可不設隔板，成為一個單倉筒磨，研磨體積也可之用鋼段。
